Compresseur rotatif à vis lubrifié 7 - 22 kW
CompAir L07 - L22, RS
Le concept est basé sur la fiabilité et la flexibilité optimales. Cette gamme intègre les dernières avancées technologiques et les derniers composants qui sont conçus pour une longue durée de vie et ainsi offrir aux opérateurs une tranquillité d'esprit totale. La disponibilité d'une large gamme de versions et options différentes en fait une solution adaptée à quasiment toutes les applications. Cela va de modèles à vitesse régulée supplémentaires, de versions de réservoir monté incluant un sécheur par réfrigération (AirStation) et à une option intégrée de récupération de chaleur.
Partager
En fonction des besoins de chaque client, les compresseurs peuvent être combinés à diverses options pour offrir une flexibilité maximum. Les versions combinées incluant un réservoir et/ou un sécheur permettent un gain d'espace, idéal lorsque l'espace au sol est limité.
- Compresseur sur châssis
- Solution complète avec compresseur, sécheur et réservoir

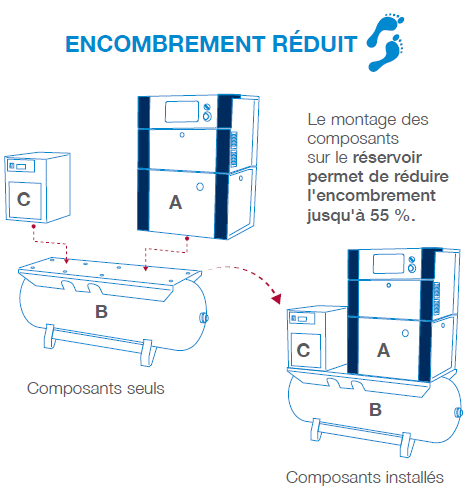

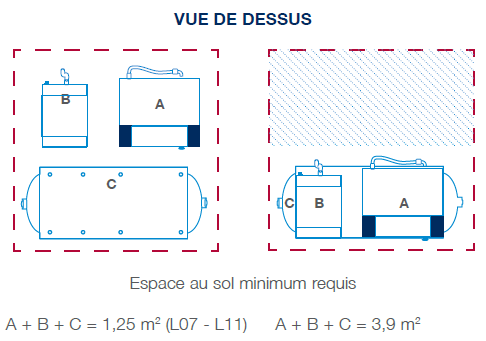

Les compresseurs autonomes sont compacts, avec un encombrement unique de 0,4 m² seulement. Dans la combinaison sécheur/réservoir, l'espace au sol peut être optimisé et son installation est très simple.
Élément de Compression fabriqué en interne
Les éléments de Compression de qualité supérieure sont produits à l'aide de procédés de fabrication de pointe. Ils sont conçus en mettant l'accent sur la fiabilité et l'efficacité des performances. La précision de la conception du rotor est assurée par des inspections et des mesures approfondies du système de contrôle informatisé. Ces éléments de compression présentent un profil de consommation d'énergie spécifique constant, ce qui permet un fonctionnement efficace sur une large gamme de vitesses de rotation.
Un concept basé sur la fiabilité et la flexibilité
Élément de compression totalement intégré
Ce concept avancé d'élément de compression hautement efficace fonctionne à des vitesses de rotation basses, ce qui permet de réduire la consommation d'énergie. Ce concept intégré innovant, comprenant le séparateur d'huile, le filtre à huile et la vanne thermostatique, limite le nombre total de composants supplémentaires nécessaires comme les tuyauteries. Ceci améliore grandement la fiabilité de l'ensemble.
Refroidisseur air/huile combiné
Doté d'une dérivation pour une montée en température rapide de l'huile, afin de limiter l'usure, d'éliminer les condensats dans le bloc de compression et d'offrir une température réduite au refoulement d'air comprimé.
Moteur électrique à haut rendement
Les compresseurs sont équipés d'un moteur électrique IE3 à faible consommation d'énergie.
Système de tension automatique de courroie
Le système sans maintenance permet une tension de courroie précise et prolonge la durée de vie des courroies.
Immédiatement prêt à l'emploi
Le plein de lubrifiant est effectué en usine. Les coûts d'entretien sont réduits en prolongeant l'intervalle de vidange d'huile jusqu'à 4 000 heures.
Faible niveau sonore
Permet, le cas échéant, de positionner le compresseur, au plus près des utilisateurs.
Température ambiante jusqu'à 45 °C
Fonctionnement fiable, même dans un environnement difficile
Ce concept avancé d'élément de compression hautement efficace permet un fonctionnement à des vitesses de rotation basses, ce qui permet de réduire les charges liées à la consommation d'énergie. Ce concept intégré innovant, avec séparation de l'huile, filtre à huile et vanne thermostatique de dérivation, limite le nombre de tuyaux et composants externes, améliorant ainsi la fiabilité de l'ensemble. Les compresseurs sont équipés d'un moteur électrique IE3 économe en énergie émettant moins de CO2. Les compresseurs offrant des niveaux de bruit faibles, ils peuvent être installés au point d'utilisation.

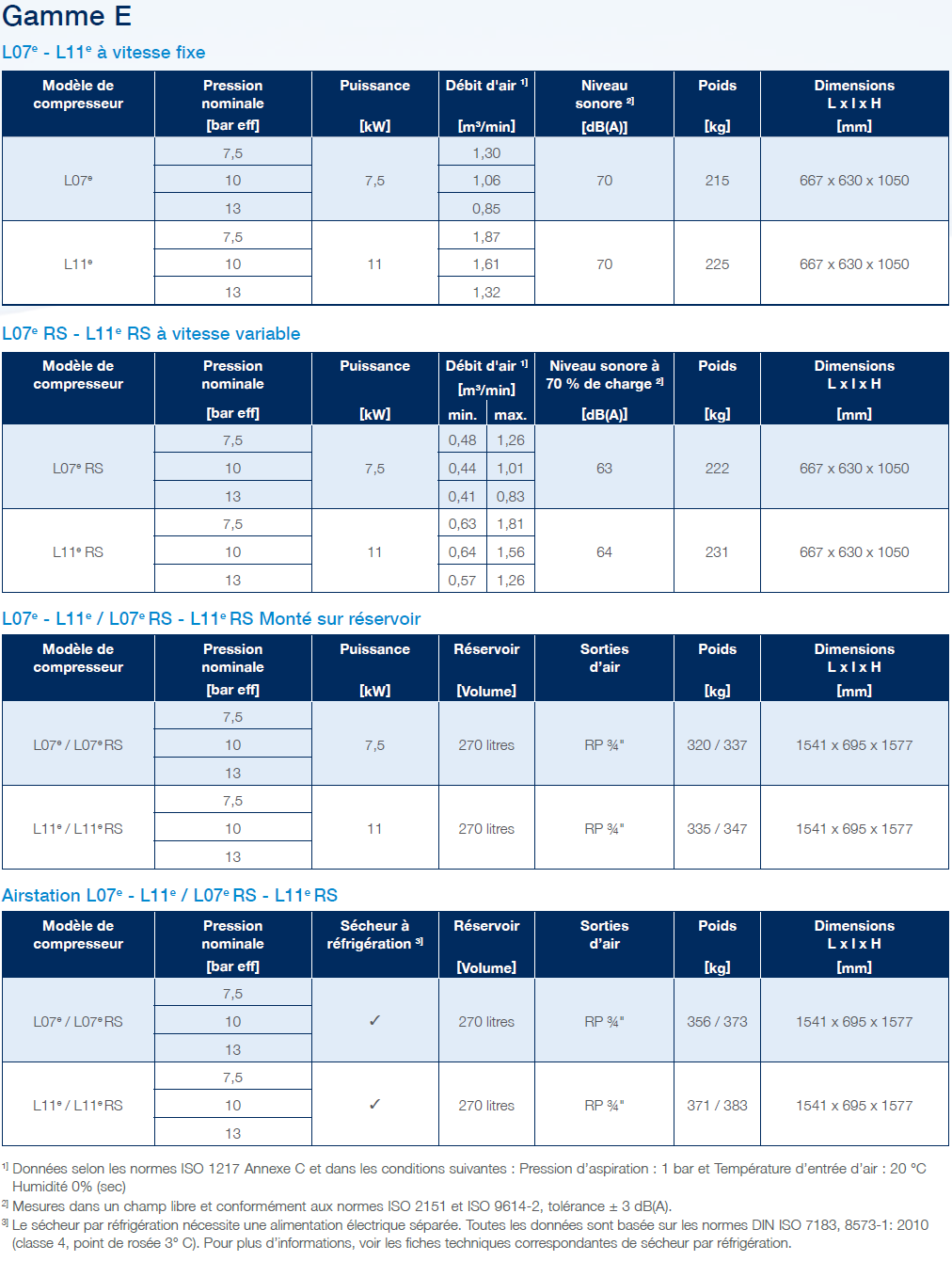

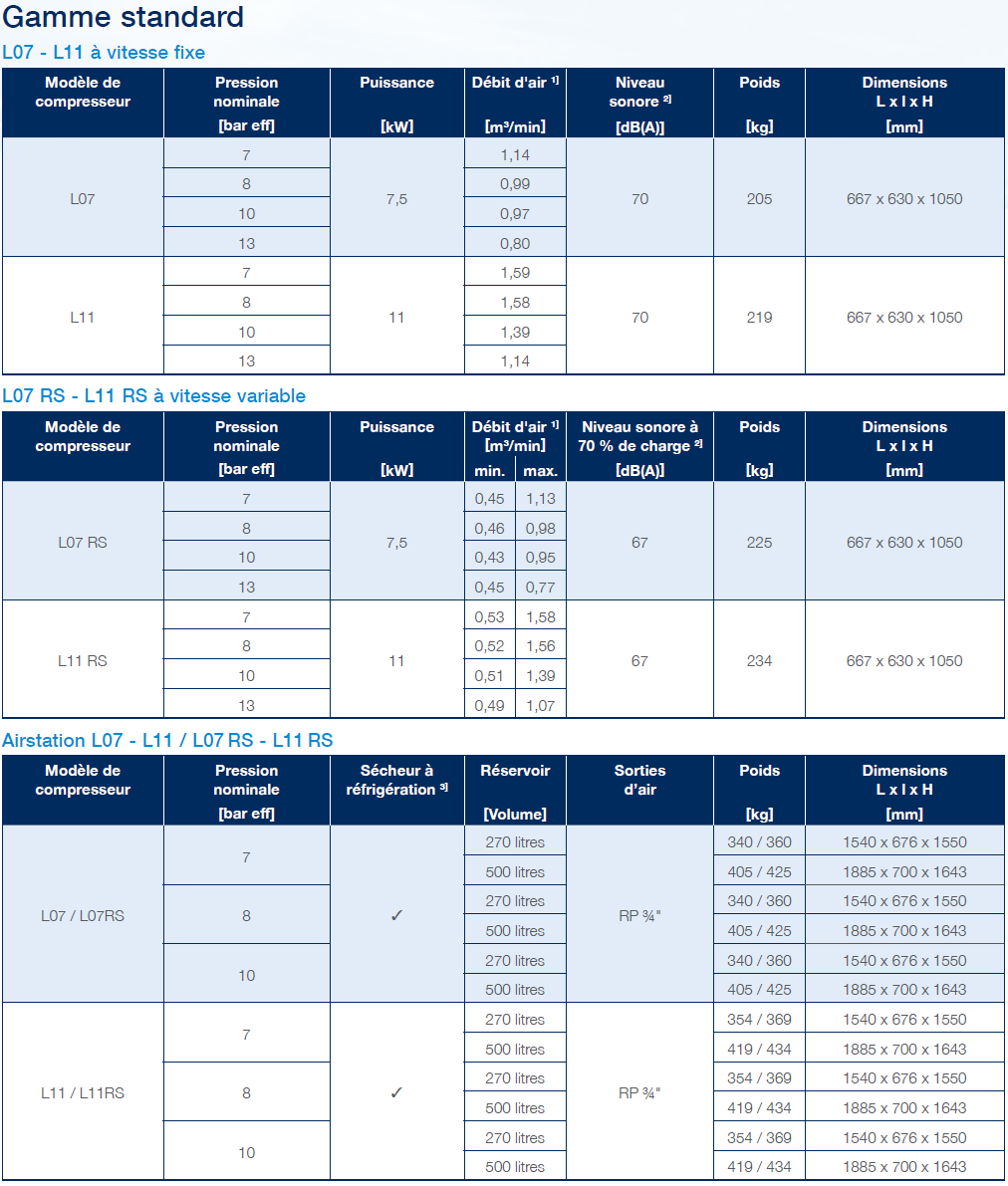

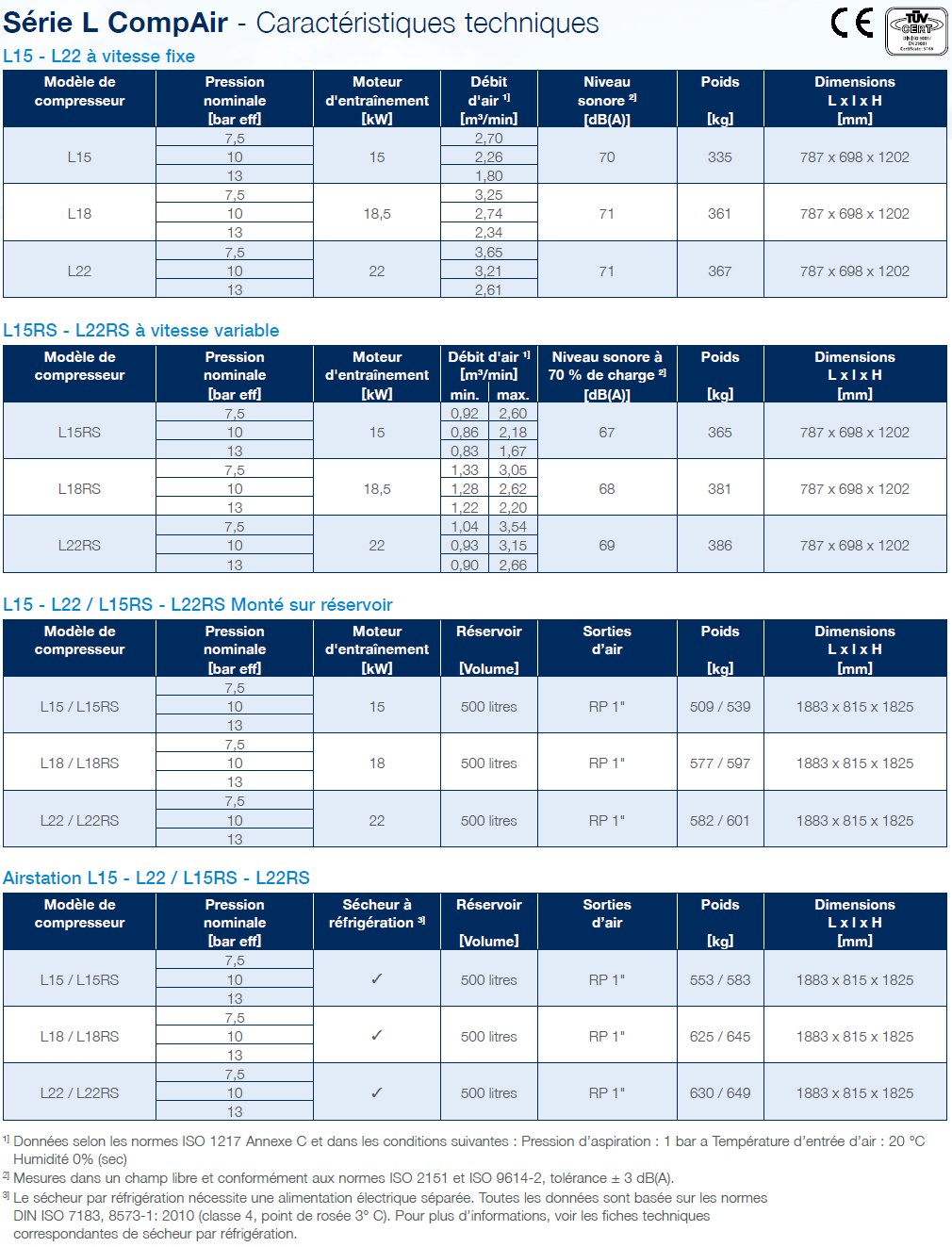

Spécifications du compresseur rotatif à vis L7-L22
Contrôleur Delcos Pro SE
El sistema de control garantiza un funcionamiento fiable y protege la inversión mediante un seguimiento constante de los parámetros operativos. El Delcos Pro SE también está equipado con entradas y salidas programables, puede gestionar dispositivos adicionales y ofrece las siguientes funciones presentadas en texto legible en una pantalla gráfica de 2,8» con una interfaz de usuario moderna:
- Affichage de la pression de refoulement/de la conduite
- Affichage de la température de l'air/de l'huile
- Nombre total d'heures de service et en charge
- Indicateur d'entretien
- Journal d’alarmes et de défauts
- Horloge temps réel
- Arrêt/démarrage à commande par programmateur
- Démarrage/arrêt à distance
- Redémarrage automatique après coupure de courant• Deuxième plage de réglage de pression
- Indication d'état
- RS485 - Modbus RTU
- Carte Micro-SD pour l'enregistrement des alarmes et des données
- Fonctionnalité BLS intégrée & serveur Web intégré Light Via ou avec Module optionnel pour interface RS485 & connexion Ethernet
Positionnement ergonomique du contrôleur Le contrôleur peut être positionné sur le dessus ou sur le devant du compresseur.
Les pièces d'origine CompAir garantissent un fonctionnement sûr et économique de votre système. Le respect des intervalles de maintenance est essentiel pour l'efficacité énergétique. En cas de perte de pression due à des filtres inadaptés, le besoin élevé en énergie dépasse le coût de la maintenance. Ne mettez pas en danger la sécurité de votre production. Des composants identiques extérieurement peuvent présenter des différences considérables.
Les kits d'entretien CompAir comprennent toutes les pièces d'origine et les pièces d'usure nécessaires à l'entretien et au fonctionnement optimal des systèmes.
| Numéro de modèle | Numéro | Description |
|---|---|---|
| L07 - L11 | CK2076-1 | Kit de filtre standard (air/huile) |
| L07e - L11e | CK2076-2 | Kit de filtre standard (air/huile) |
| LF07e - LF11e | CK4076-2 | Kit de filtre annuel (air/huile/séparateur) |
| L07e - L11e, RS | CK4076-2-RS | Kit de filtre annuel (air/huile/séparateur) |
| L07 - L11, RS | CK4076-335-RS | Kit de filtre annuel (air/huile/séparateur) |
| L07 - L11, RS | CK2-GD2-1 | Kit de filtre standard (air/huile) |
| L15 - L22 | CK2100-2 | Kit de filtre standard (air/huile) |
| L15 - L22 | CK4100-L-1 | Kit de filtre annuel (air/huile/séparateur) |
| L15 - L22, RS | CK4100-L-1-RS | Kit de filtre annuel (air/huile/séparateur) |
| L07 - L11 | CK4-GD2-1 | Kit d'entretien annuel L07 - L11RS |
| L07 - L11, RS | CK4-GD2-1-RS | Kit d'entretien annuel L07 - L11RS |
| L07 - L11 | CK8-GD2-1 | Kit principal (nécessite également le kit CK4) |
| L07 - L11, RS | CK8-GD2-1-RS | Kit principal (nécessite également le kit CK4) |
| L07 - L11/L07 - L11, RS | CK16-GD2-1 | Kit d'entretien principal L07 - L11 / L07 - L11RS |
| L07 - L11 | CK8076-2 | Kit principal (nécessite également le kit CK4) |
| L15 - L22 | CK8100-2 | Kit principal (nécessite également le kit CK4) |
| L07 - L22 | SCWOBG2-5 | Garantie Vis Huile Fluide Force, 5 l |
| L07 - L22 | SCWOBG2-20 | Garantie Vis Huile Fluide Force, 20 l |
| L07 - L22 | A92130520 | CompAir Garantie Huile AEON S, 5 l |
| L07 - L22 | A92130530 | CompAir Huile de garantie à vis AEON S, 20 l |
