Compresor de tornillo rotativo lubricado 7 - 22 kW
CompAir L07 - L22, RS
El concepto de diseño se basa en la fiabilidad y flexibilidad absolutas. Esta gama incorpora los últimos avances tecnológicos y componentes diseñados para una larga vida útil pensando en la tranquilidad de los operadores. La amplia variedad de versiones y opciones disponibles la hace idónea para prácticamente cualquier aplicación. Incluyen modelos adicionales de velocidad variable, versiones montadas en receptor que pueden depósito refrigerante (Airstation) y frigoríficos de calor integrada opcional.
Compartir
Un concepto de diseño basado en la fiabilidad y la flexibilidad
Unidad compresora totalmente integrada
El diseño avanzado de la unidad compresora de alta eficiencia opera a velocidades de rotación bajas y por lo tanto reduce los costes energéticos. El innovador diseño integrado, que incluye separación de aceite, filtro de aceite, válvula termostática de derivación, reduce el número de mangueras y componentes externos y ofrece una excelente fiabilidad.
Enfriador combinado aire/aceite
Está equipado con una derivación para un rápido calentamiento y para un control de la temperatura del aceite, reduciendo el desgaste, eliminando la condensación en el sistema de compresor y proporcionando una baja temperatura de salida de aire.
Motor eléctrico de alta eficiencia
Los compresores están equipados de serie con un motor eléctrico IE3 de ahorro energético.
Sistema automático de tensión de correas
El sistema libre de mantenimiento proporciona la tensión de la correa adecuada y aumenta la duración de ésta.
Lubricante de fábrica
Reduce los costes de mantenimiento al extender el período de cambio de aceite en hasta 4.000 horas.
Bajos niveles de ruido
Permite que el compresor se coloque en el punto de uso.
Temperaturas ambiente de hasta 45 ºC
Funcionamiento fiable, incluso en entorno difícil.

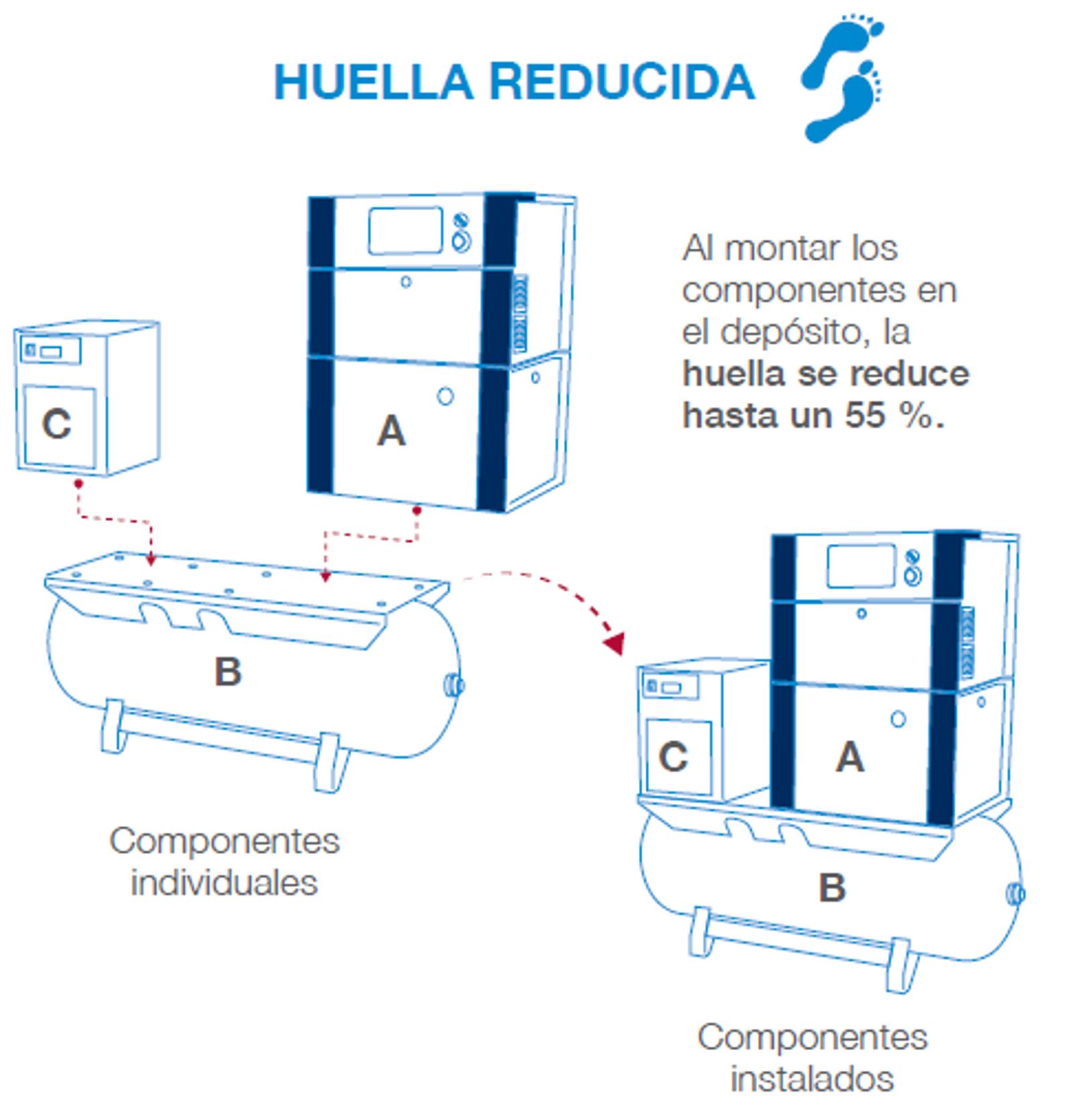

Dependiendo de los requisitos de cada cliente, los compresores se pueden combinar con distintas opciones para ofrecer la máxima fiabilidad. Las versiones combinadas que incluyen depósito y/o secador ahorran espacio y son idóneas cuando la superficie es limitada
- Montado en la base del compresor
- Paquete completo que incluye compresor, secador y depósito receptor

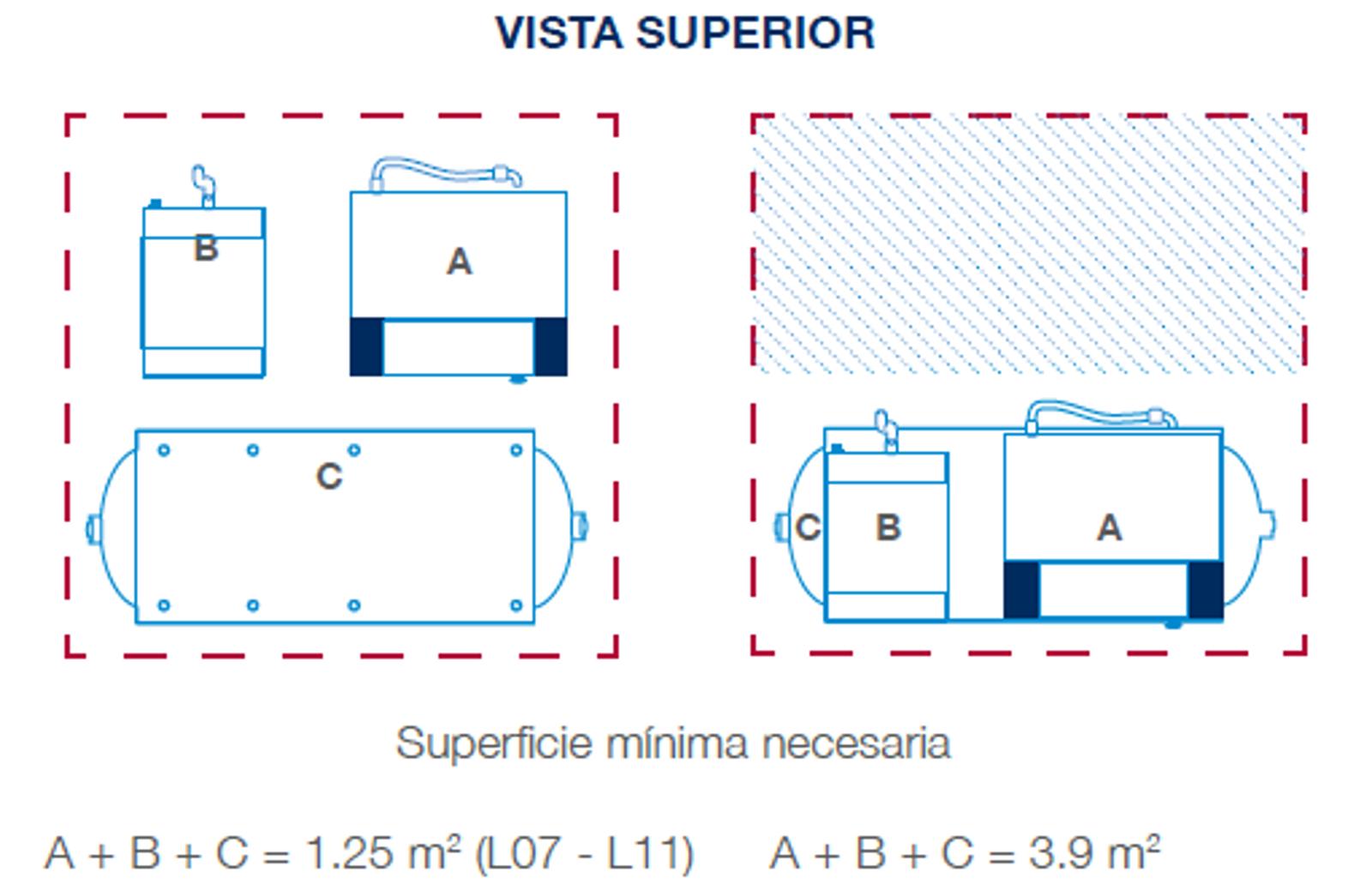

Los compresores autónomos tienen un diseño muy compacto, con una huella de solo 0,4 m2. En la combinación de secador y receptor, el espacio en suelo se puede optimizar y facilita la instalación
Elemento de Compresión de fabricación propia
Los elementos de compresión de calidad superior se fabrican mediante procesos de vanguardia. Se diseñan haciendo hincapié en la fiabilidad y la eficacia del rendimiento. La precisión en el diseño del rotor se garantiza mediante exhaustivas inspecciones y mediciones del sistema de control informatizado. Estos elementos de compresión presentan un perfil de consumo de potencia específico constante, lo que facilita un funcionamiento eficaz en una amplia gama de velocidades de rotación.
El diseño avanzado del elemento de compresión de alta eficiencia permite bajas velocidades de rotación, lo que reduce los costes energéticos. El innovador diseño integrado, con separación de aceite, filtro de aceite y válvula termostática de derivación, reduce el número de mangueras y componentes externos y aporta gran flexibilidad. Los compresores están equipados con un motor eléctrico IE3 de ahorro energético con emisiones reducidas de CO2. Al tener bajos niveles de ruido, los compresores se pueden instalar en el punto de uso.

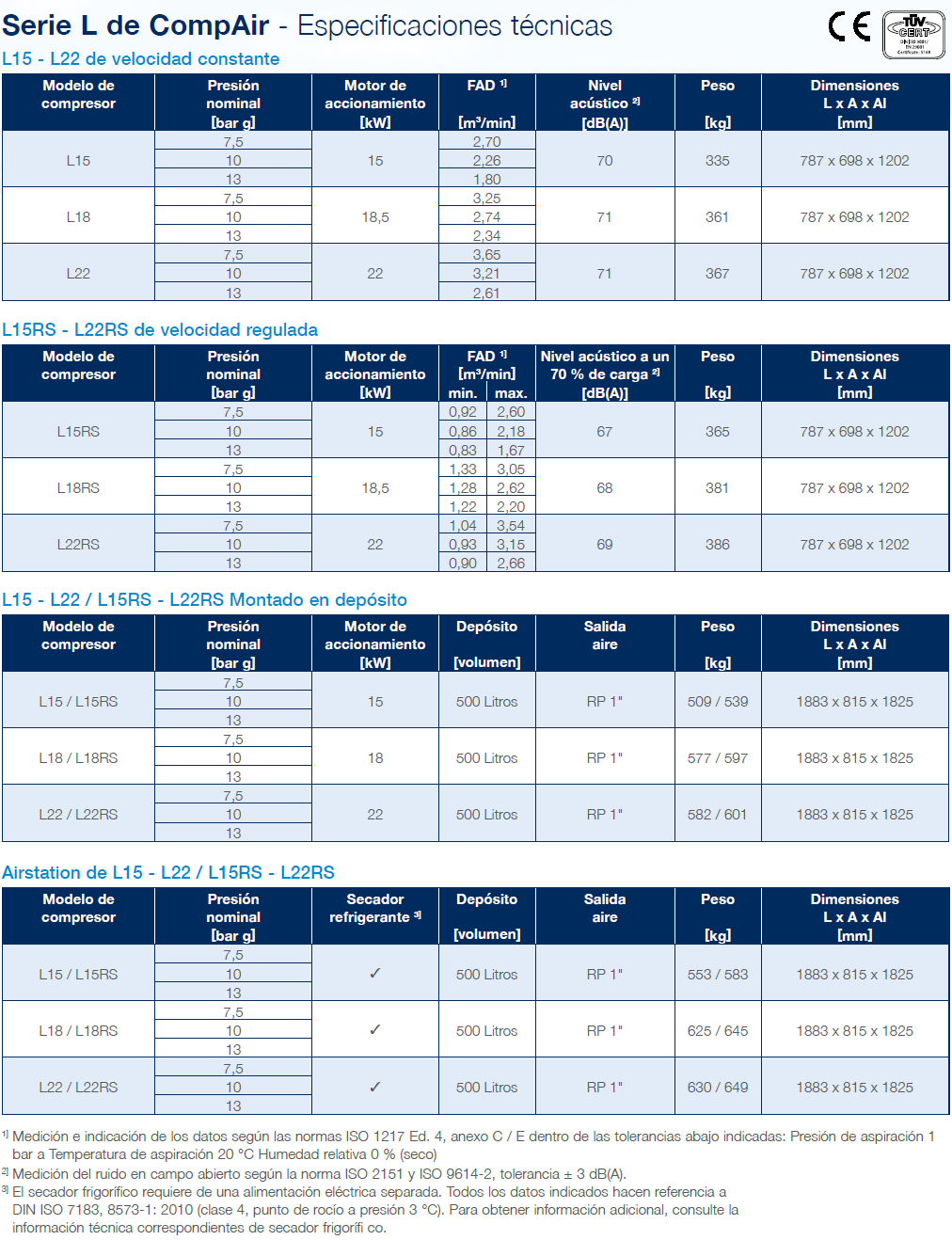

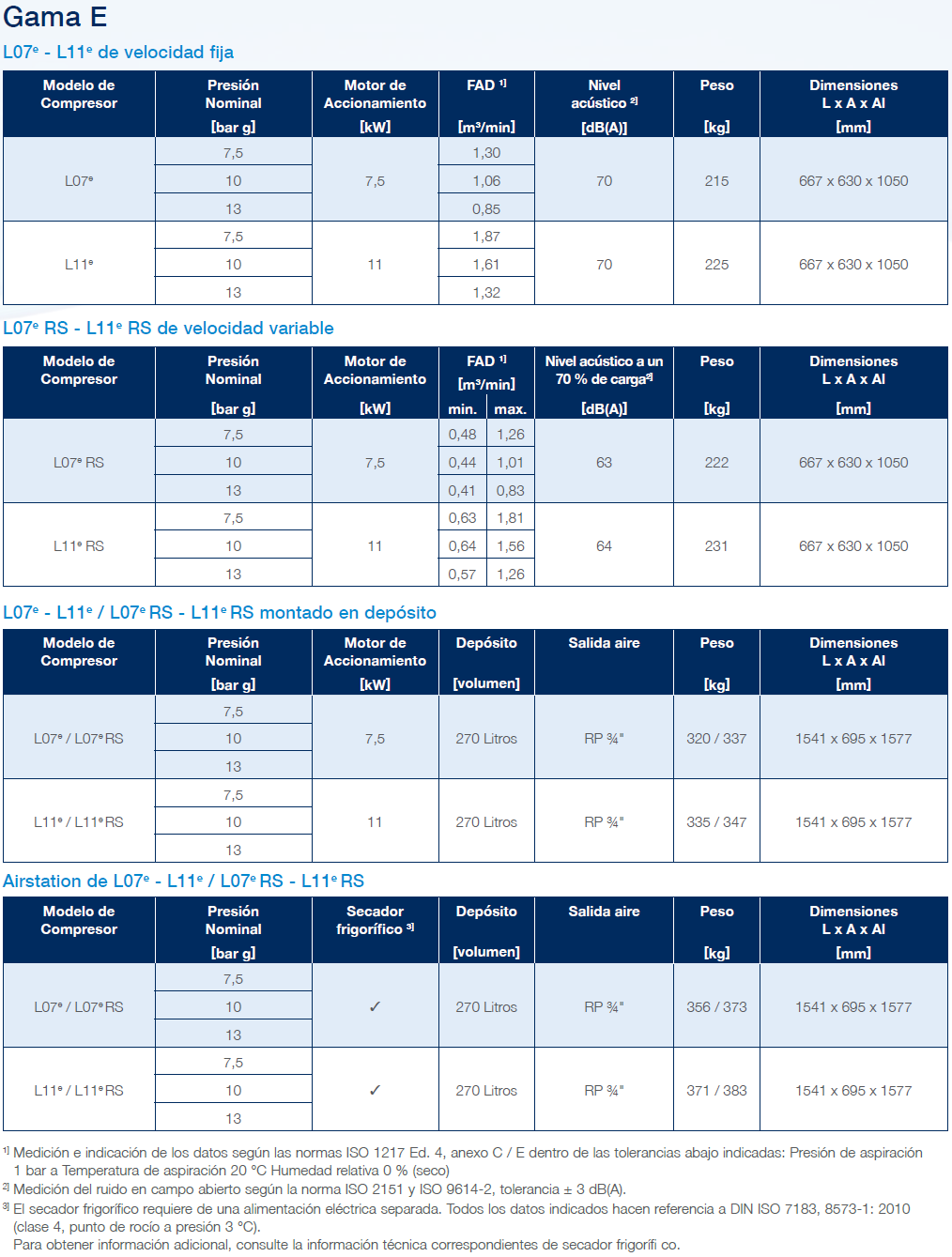

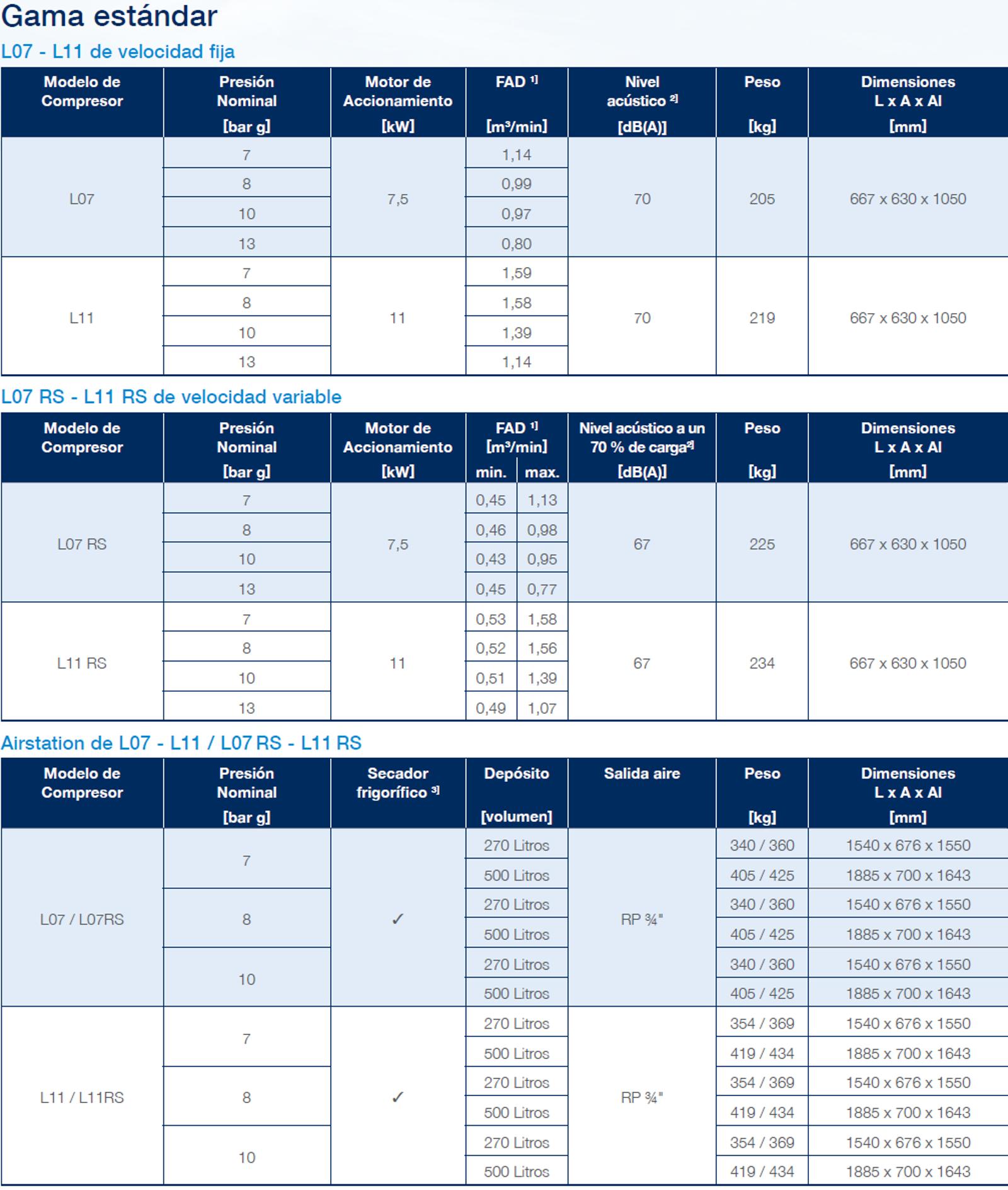

Especificaciones del compresor de tornillo rotativo L7-L22
Controlador Delcos Pro SE
El avanzado sistema de control garantiza un funcionamiento fiable y protege su inversión mediante la supervisión continua de los parámetros de funcionamiento. El controlador “Delcos Pro SE” también puede tener entradas y salidas programables, controlar equipos adicionales y proporcionar las siguientes funciones mediante texto claro y legible de una pantalla gráfica de 2,8" con una moderna interfaz de usuario:
- Visualización de la presión de descarga/línea
- Visualización de la temperatura del aire y el aceite
- Horas totales de funcionamiento y de carga
- Indicador de necesidad de mantenimiento
- Monitor mejorado del historial de fallos
- Reloj en tiempo real
- Arranque/parada con control por temporizador
- Arranque/parada remoto
- Rearranque automático tras fallo de alimentación
- Segundo ajuste de presión
- Indicación de estado
- RS485 - Modbus RTU
- Micro-SD-Card para el registro de alarmas y datos
- Funcionalidad BLS integrada y luz de servidor web integrada Vía o con Módulo opcional para interfaz RS485 y conexión Ethernet
Posicionamiento ergonómico del controlador El controlador puede colocarse en la parte superior o frontal del compresor.
Las piezas originales CompAir garantizan el funcionamiento seguro y económico de su sistema. El cumplimiento de los intervalos de mantenimiento es esencial para la eficiencia energética. En caso de pérdida de presión debida a filtros inadecuados, el elevado consumo de energía supera el coste de mantenimiento. No ponga en peligro la seguridad de su producción. Componentes externamente idénticos pueden diferir considerablemente.
Los kits de servicio CompAir incluyen todas las piezas originales y piezas de desgaste para el mantenimiento correspondiente y garantizan un funcionamiento óptimo de los sistemas.
| Número de modelo | Número | Descripción |
|---|---|---|
| L07 - L11 | CK2076-1 | Juego de filtros estándar (aire/aceite) |
| L07e - L11e | CK2076-2 | Juego de filtros estándar (aire/aceite) |
| LF07e - LF11e | CK4076-2 | Juego de filtros anuales (aire/aceite/separador) |
| L07e - L11e, RS | CK4076-2-RS | Juego de filtros anuales (aire/aceite/separador) |
| L07 - L11, RS | CK4076-335-RS | Juego de filtros anuales (aire/aceite/separador) |
| L07 - L11, RS | CK2-GD2-1 | Juego de filtros estándar (aire/aceite) |
| L15 - L22 | CK2100-2 | Juego de filtros estándar (aire/aceite) |
| L15 - L22 | CK4100-L-1 | Juego de filtros anuales (aire/aceite/separador) |
| L15 - L22, RS | CK4100-L-1-RS | Juego de filtros anuales (aire/aceite/separador) |
| L07 - L11 | CK4-GD2-1 | Kit de servicio anual L07 - L11RS |
| L07 - L11, RS | CK4-GD2-1-RS | Kit de servicio anual L07 - L11RS |
| L07 - L11 | CK8-GD2-1 | Kit Mayor (requiere también Kit CK4) |
| L07 - L11, RS | CK8-GD2-1-RS | Kit Mayor (requiere también Kit CK4) |
| L07 - L11/L07 - L11, RS | CK16-GD2-1 | Kit de servicio principal L07 - L11 / L07 - L11RS |
| L07 - L11 | CK8076-2 | Kit Mayor (requiere también Kit CK4) |
| L15 - L22 | CK8100-2 | Kit Mayor (requiere también Kit CK4) |
| L07 - L22 | SCWOBG2-5 | Fuerza de fluido de aceite de garantía de tornillo, 5 l |
| L07 - L22 | SCWOBG2-20 | Fuerza de fluido de aceite de garantía de tornillo, 20 l |
| L07 - L22 | A92130520 | CompAir Garantía Aceite AEON S, 5 l |
| L07 - L22 | A92130530 | CompAir Tornillo Garantía Aceite AEON S, 20 l |
Kit
Kit
Kit
Aceite de garantía para tornillos Fluidforce
Beneficios
Un concepto de diseño basado en la fiabilidad y la flexibilidad
Unidad compresora totalmente integrada
El diseño avanzado de la unidad compresora de alta eficiencia opera a velocidades de rotación bajas y por lo tanto reduce los costes energéticos. El innovador diseño integrado, que incluye separación de aceite, filtro de aceite, válvula termostática de derivación, reduce el número de mangueras y componentes externos y ofrece una excelente fiabilidad.
Enfriador combinado aire/aceite
Está equipado con una derivación para un rápido calentamiento y para un control de la temperatura del aceite, reduciendo el desgaste, eliminando la condensación en el sistema de compresor y proporcionando una baja temperatura de salida de aire.
Motor eléctrico de alta eficiencia
Los compresores están equipados de serie con un motor eléctrico IE3 de ahorro energético.
Sistema automático de tensión de correas
El sistema libre de mantenimiento proporciona la tensión de la correa adecuada y aumenta la duración de ésta.
Lubricante de fábrica
Reduce los costes de mantenimiento al extender el período de cambio de aceite en hasta 4.000 horas.
Bajos niveles de ruido
Permite que el compresor se coloque en el punto de uso.
Temperaturas ambiente de hasta 45 ºC
Funcionamiento fiable, incluso en entorno difícil.
Diseño
Dependiendo de los requisitos de cada cliente, los compresores se pueden combinar con distintas opciones para ofrecer la máxima fiabilidad. Las versiones combinadas que incluyen depósito y/o secador ahorran espacio y son idóneas cuando la superficie es limitada
- Montado en la base del compresor
- Paquete completo que incluye compresor, secador y depósito receptor

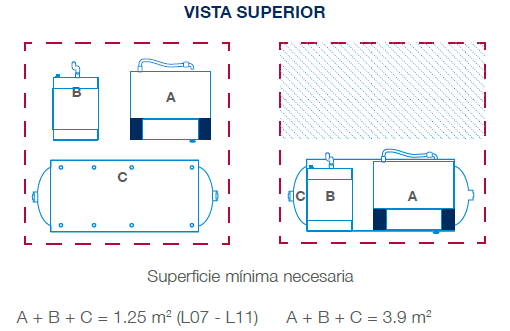

Los compresores autónomos tienen un diseño muy compacto, con una huella de solo 0,4 m2. En la combinación de secador y receptor, el espacio en suelo se puede optimizar y facilita la instalación
Elemento de Compresión de fabricación propia
Los elementos de compresión de calidad superior se fabrican mediante procesos de vanguardia. Se diseñan haciendo hincapié en la fiabilidad y la eficacia del rendimiento. La precisión en el diseño del rotor se garantiza mediante exhaustivas inspecciones y mediciones del sistema de control informatizado. Estos elementos de compresión presentan un perfil de consumo de potencia específico constante, lo que facilita un funcionamiento eficaz en una amplia gama de velocidades de rotación.
El diseño avanzado del elemento de compresión de alta eficiencia permite bajas velocidades de rotación, lo que reduce los costes energéticos. El innovador diseño integrado, con separación de aceite, filtro de aceite y válvula termostática de derivación, reduce el número de mangueras y componentes externos y aporta gran flexibilidad. Los compresores están equipados con un motor eléctrico IE3 de ahorro energético con emisiones reducidas de CO2. Al tener bajos niveles de ruido, los compresores se pueden instalar en el punto de uso.
Especificaciones técnicas

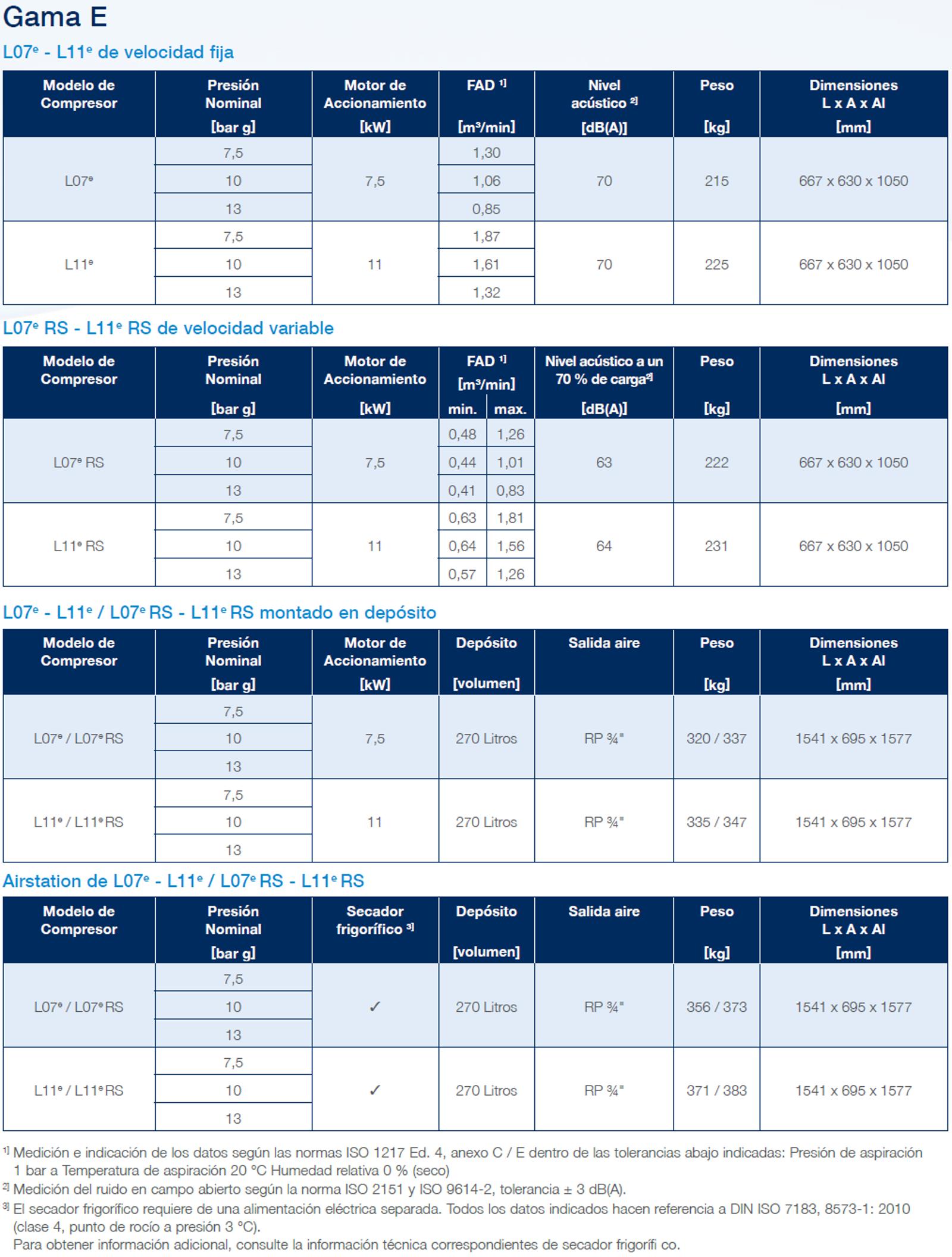

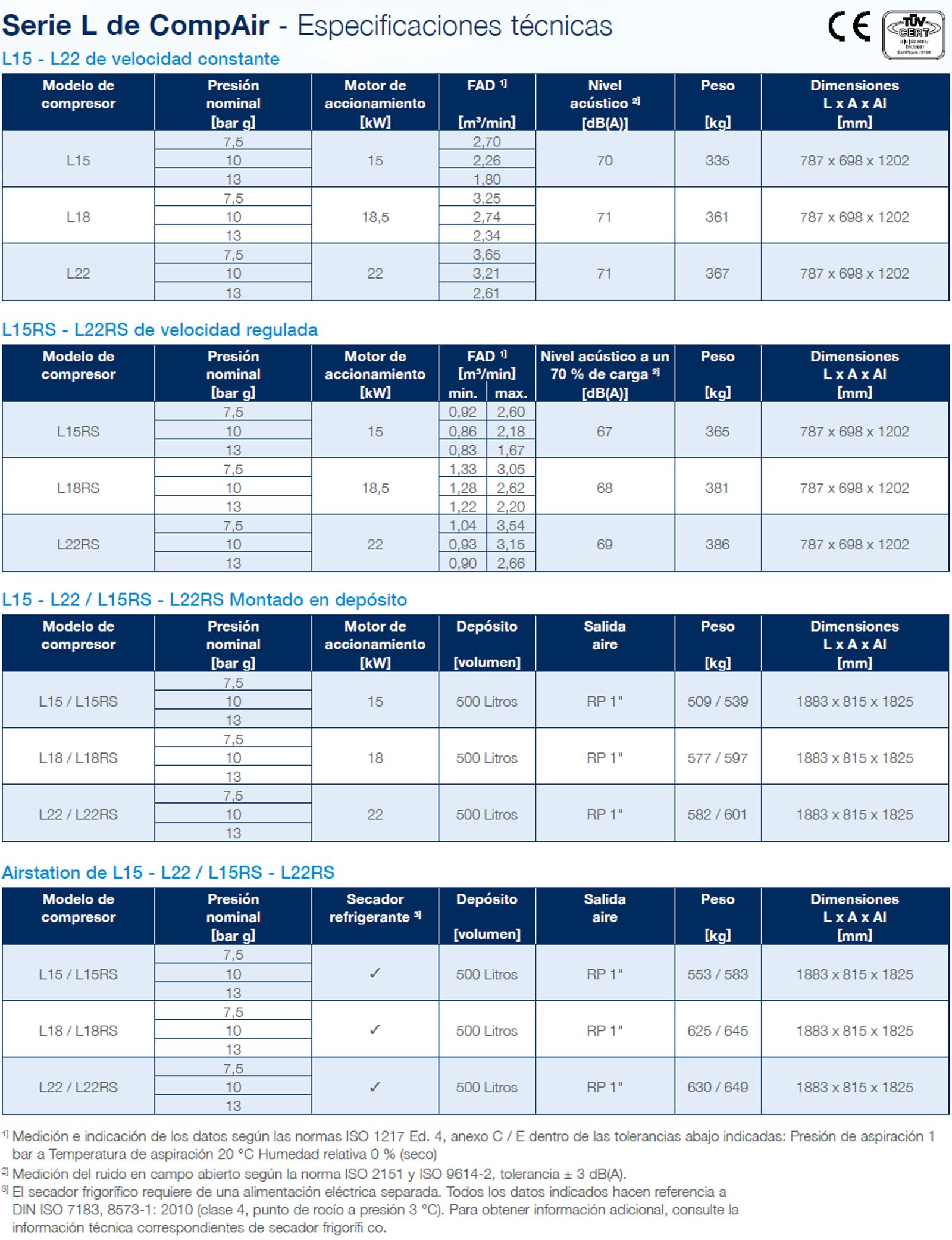

Especificaciones del compresor de tornillo rotativo L7-L22
Controlador
Controlador Delcos Pro SE
El avanzado sistema de control garantiza un funcionamiento fiable y protege su inversión mediante la supervisión continua de los parámetros de funcionamiento. El controlador “Delcos Pro SE” también puede tener entradas y salidas programables, controlar equipos adicionales y proporcionar las siguientes funciones mediante texto claro y legible de una pantalla gráfica de 2,8" con una moderna interfaz de usuario:
- Visualización de la presión de descarga/línea
- Visualización de la temperatura del aire y el aceite
- Horas totales de funcionamiento y de carga
- Indicador de necesidad de mantenimiento
- Monitor mejorado del historial de fallos
- Reloj en tiempo real
- Arranque/parada con control por temporizador
- Arranque/parada remoto
- Rearranque automático tras fallo de alimentación
- Segundo ajuste de presión
- Indicación de estado
- RS485 - Modbus RTU
- Micro-SD-Card para el registro de alarmas y datos
- Funcionalidad BLS integrada y luz de servidor web integrada Vía o con Módulo opcional para interfaz RS485 y conexión Ethernet
Posicionamiento ergonómico del controlador El controlador puede colocarse en la parte superior o frontal del compresor.
Piezas originales
Las piezas originales CompAir garantizan el funcionamiento seguro y económico de su sistema. El cumplimiento de los intervalos de mantenimiento es esencial para la eficiencia energética. En caso de pérdida de presión debida a filtros inadecuados, el elevado consumo de energía supera el coste de mantenimiento. No ponga en peligro la seguridad de su producción. Componentes externamente idénticos pueden diferir considerablemente.
Los kits de servicio CompAir incluyen todas las piezas originales y piezas de desgaste para el mantenimiento correspondiente y garantizan un funcionamiento óptimo de los sistemas.
| Número de modelo | Número | Descripción |
|---|---|---|
| L07 - L11 | CK2076-1 | Juego de filtros estándar (aire/aceite) |
| L07e - L11e | CK2076-2 | Juego de filtros estándar (aire/aceite) |
| LF07e - LF11e | CK4076-2 | Juego de filtros anuales (aire/aceite/separador) |
| L07e - L11e, RS | CK4076-2-RS | Juego de filtros anuales (aire/aceite/separador) |
| L07 - L11, RS | CK4076-335-RS | Juego de filtros anuales (aire/aceite/separador) |
| L07 - L11, RS | CK2-GD2-1 | Juego de filtros estándar (aire/aceite) |
| L15 - L22 | CK2100-2 | Juego de filtros estándar (aire/aceite) |
| L15 - L22 | CK4100-L-1 | Juego de filtros anuales (aire/aceite/separador) |
| L15 - L22, RS | CK4100-L-1-RS | Juego de filtros anuales (aire/aceite/separador) |
| L07 - L11 | CK4-GD2-1 | Kit de servicio anual L07 - L11RS |
| L07 - L11, RS | CK4-GD2-1-RS | Kit de servicio anual L07 - L11RS |
| L07 - L11 | CK8-GD2-1 | Kit Mayor (requiere también Kit CK4) |
| L07 - L11, RS | CK8-GD2-1-RS | Kit Mayor (requiere también Kit CK4) |
| L07 - L11/L07 - L11, RS | CK16-GD2-1 | Kit de servicio principal L07 - L11 / L07 - L11RS |
| L07 - L11 | CK8076-2 | Kit Mayor (requiere también Kit CK4) |
| L15 - L22 | CK8100-2 | Kit Mayor (requiere también Kit CK4) |
| L07 - L22 | SCWOBG2-5 | Fuerza de fluido de aceite de garantía de tornillo, 5 l |
| L07 - L22 | SCWOBG2-20 | Fuerza de fluido de aceite de garantía de tornillo, 20 l |
| L07 - L22 | A92130520 | CompAir Garantía Aceite AEON S, 5 l |
| L07 - L22 | A92130530 | CompAir Tornillo Garantía Aceite AEON S, 20 l |
