Ölgeschmierter Schraubenkompressor 7 bis 22 kW
CompAir L07 bis L22, RS
Das Auslegungskonzept basiert auf absoluter Zuverlässigkeit und Flexibilität. Diese Baureihe verfügt über die neuesten technologischen Entwicklungen und Bauteile und bietet Betreibern eine überaus lange Nutzungsdauer mit maximaler Betriebssicherheit. Durch die Verfügbarkeit von zahlreichen verschiedenen Ausführungen und Optionen eignet sie sich für nahezu jeden Anwendungsbereich. Das Angebot reicht von zusätzlichen Modellen mit Drehzahlregelung über Ausführungen zur Montage auf einem Druckluftbehälter mit integriertem Kältetrockner (Airstation) bis hin zu Versionen mit integrierter Wärmerückgewinnung.
Teilen
Zuverlässigkeit und Flexibilität als Konstruktionskonzept
Vollständig integrierte Verdichterstufe
Die moderne, hochleistungsfähige Verdichterstufe arbeitet mit geringer Drehzahl und verringert dadurch die Energiekosten. Die innovative Bauart mit integriertem Ölabscheider, Ölfilter und thermostatischem Bypassventil reduziert die Anzahl der externen Schläuche und Komponenten und bietet eine ausgezeichnete Zuverlässigkeit
Kombinierter Luft-/Ölkühler
Ausgestattet mit einem System zur Schnellaufwärmung und Konstanthaltung der Öltemperatur, vermeidet das Kühlsystem unnötigen Kondensatausfall innerhalb des Verdichters und sorgt für eine niedrige Druckluftaustrittstemperatur
Elektromotor mit hohem Wirkungsgrad
Die Kompressoren sind mit einem energieeffizienten IE3 Elektromotor ausgestattet.
Automatisches Riemenspannsystem
Das wartungsfreie System sorgt stets für die richtige Riemenspannung und verlängert die Riemen- und Lagerlebensdauer
Werkseitig gefüllt mit FluidForce Kühlmittel
Reduzierte Wartungskosten dank verlängerter Ölwechselintervalle von bis zu 4.000 Stunden
Geringe Geräuschbelastung
Ermöglicht das Aufstellen des Kompressors direkt am Einsatzort
Betrieb bei bis zu 45 °C Umgebungstemperatur
Zuverlässiger Betrieb auch in anspruchsvollen Umgebungen

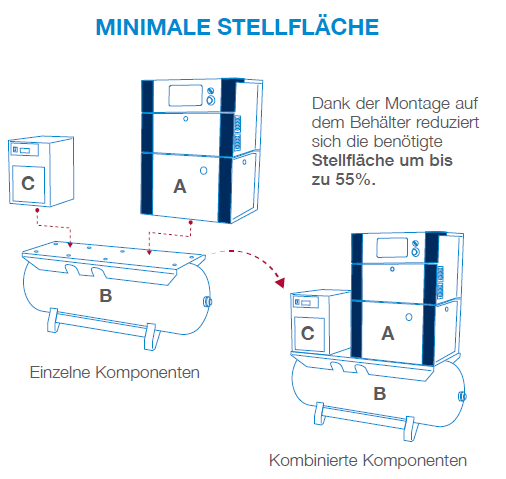

Je nach dem, welche individuellen Anforderungen bestehen, können Kunden die Kompressoren auswählen und kombinieren und damit von der hohen Flexibilität profitieren. Die Airstations einschließlich Behälter und Trockner sind enorm platzsparende Lösungen, die gerade dann besonders geeignet sind, wenn nur wenig Fläche zur Verfügung steht.
- Kompressor auf Grundrahmen
- Komplette Paket-Lösung: Kompressor, Trockner und Behälter

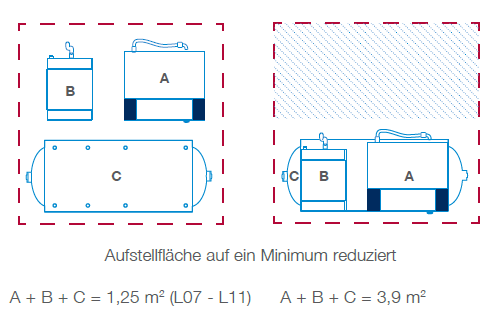

Der Kompressor selbst ist bereits sehr kompakt und bietet die kleinste Stellfläche von lediglich 0,4 m². In der Kombination mit Trockner und Behälter wird die Stellfläche minimiert, und die Installation ist nicht nur deshalb sehr einfach
Eigengefertigte Verdichterstufe
Die Verdichterstufen der Spitzenklasse werden mit modernsten Fertigungsverfahren hergestellt. Bei ihrer Konstruktion liegt der Schwerpunkt auf Zuverlässigkeit und Leistungseffizienz. Die Präzision der Rotorkonstruktion wird durch umfangreiche computergestützte Inspektionen und Messungen des Steuerungssystems sichergestellt. Diese Verdichterstufen zeichnen sich durch ein gleichmäßiges spezifisches Stromverbrauchsprofil aus, das einen effizienten Betrieb über einen breiten Drehzahlbereich ermöglicht.
Die fortschrittliche, hocheffiziente Verdichterstufe ermöglicht den Betrieb mit geringer Drehzahl und verringert dadurch die Energiekosten. Die innovative Bauart mit integriertem Ölabscheider, Ölfilter und thermostatischem Bypassventil reduziert die Anzahl der externen Schläuche und Komponenten und bietet eine ausgezeichnete Zuverlässigkeit. Die Kompressoren sind mit einem energiesparenden IE3-Elektromotor mit reduziertem CO2-Ausstoß ausgestattet. Dank niedriger Geräuschpegel können diese Kompressoren direkt am Einsatzort aufgestellt werden.

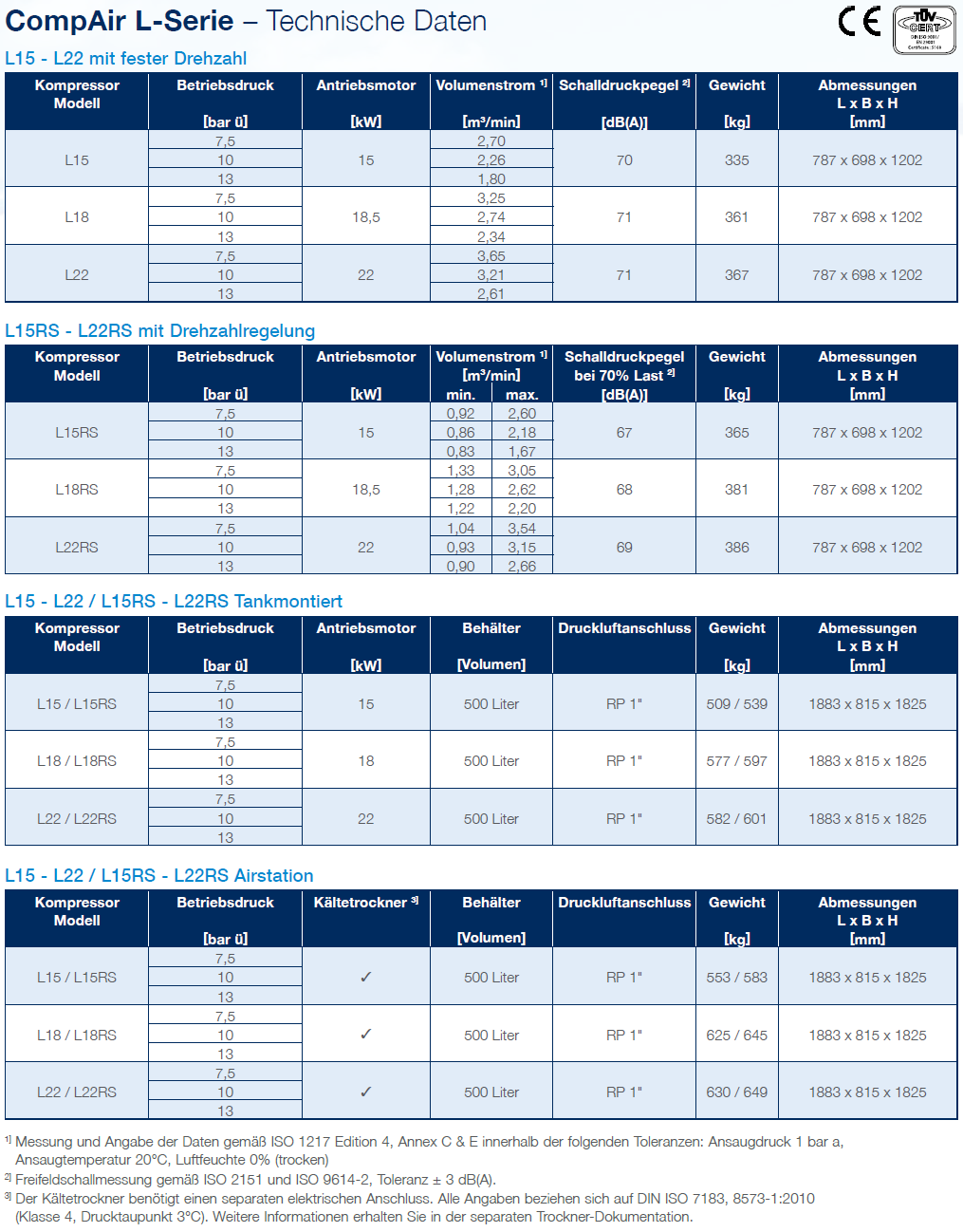

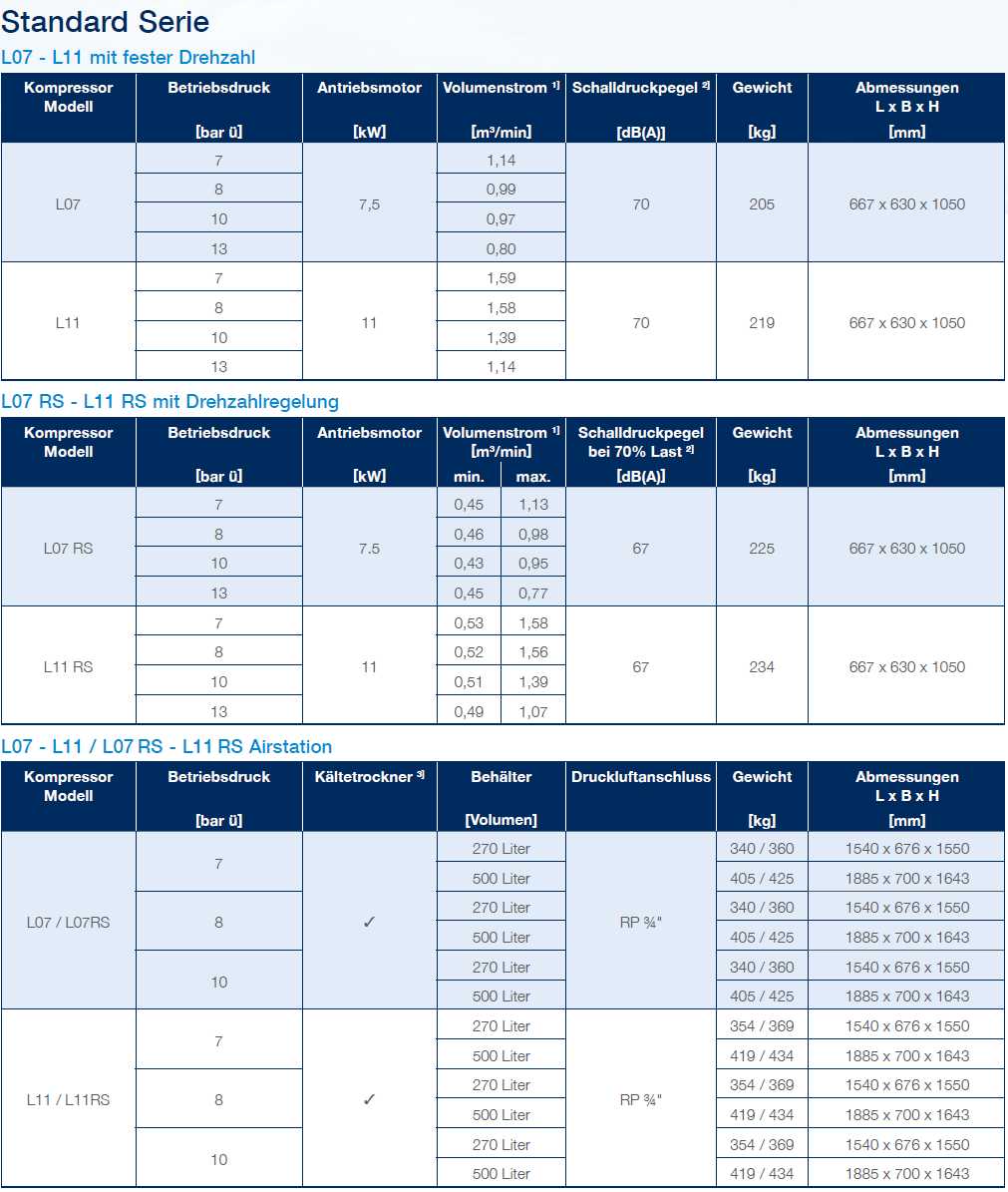

Schraubenkompressoren L7 – L22 – technische Daten
Steuerung für Delcos Pro SE-Kompressor
The control system guarantees dependable functioning and safeguards the investment by persistently tracking the operational parameters. The Delcos Pro SE is also equipped with programmable inputs and outputs, can manage extra devices, and offers the following functionalities presented in legible text on a 2.8" Graphic Display with a contemporary user interface:
- System- und Netzdruck
- Verdichtungstemperatur
- Gesamtbetriebsstunden und Laststunden
- Wartungsanzeige
- Erweiterte Fehlerprotokoll-Überwachung
- Echtzeituhr
- Zeitgesteuerter Stopp / Start
- Ferngesteuerter Stopp / Start
- Automatischer Neustart nach Stromunterbrechung
- Zweite Druckeinstellung
- Statusanzeige
- RS485 - Modbus RTU-Schnittstelle
- Micro-SD-Card für Alarm- & Datenprotokollierung
- Integrierte BLS-Funktionalität & Integrierter Web-Server Licht Über oder mit Optionales Modul für RS485-Schnittstelle & Ethernet-Anschluss
Ergonomische Positionierung des Controllers Der Controller kann oben oder vorne auf dem Kompressor positioniert werden.
CompAir-Originalteile gewährleisten den sicheren und wirtschaftlichen Betrieb Ihrer Anlage. Die Einhaltung der Wartungsintervalle ist entscheidend für die Energieeffizienz. Im Falle eines Druckverlustes durch unsachgemäße Filter übersteigt der hohe Energiebedarf die Kosten der Wartung. Gefährden Sie nicht die Sicherheit Ihrer Produktion. Äußerlich gleiche Bauteile können sich erheblich unterscheiden.
CompAir Service Kits enthalten alle Originalteile und Verschleißteile für die jeweilige Wartung und gewährleisten einen optimalen Betrieb der Systeme.
Modellnummer | Nummer | Beschreibung |
---|---|---|
L07 - L11 | CK2076-1 | Standardfiltersatz (Luft/Öl) |
L07e - L11e | CK2076-2 | Standardfiltersatz (Luft/Öl) |
LF07e - LF11e | CK4076-2 | Jahresfiltersatz (Luft/Öl/Abscheider) |
L07e - L11e, RS | CK4076-2-RS | Jahresfiltersatz (Luft/Öl/Abscheider) |
L07 - L11, RS | CK4076-335-RS | Jahresfiltersatz (Luft/Öl/Abscheider) |
L07 - L11, RS | CK2-GD2-1 | Standard Filter Kit (Luft/Öl) |
L15 - L22 | CK2100-2 | Standardfiltersatz (Luft/Öl) |
L15 - L22 | CK4100-L-1 | Jahresfiltersatz (Luft/Öl/Abscheider) |
L15 - L22, RS | CK4100-L-1-RS | Jahresfiltersatz (Luft/Öl/Abscheider) |
L07 - L11 | CK4-GD2-1 | Jahres-Service-Kit L07 - L11RS |
L07 - L11, RS | CK4-GD2-1-RS | Jahres-Service-Kit L07 - L11RS |
L07 - L11 | CK8-GD2-1 | Major Kit (erfordert auch CK4 Kit) |
L07 - L11, RS | CK8-GD2-1-RS | Major Kit (erfordert auch CK4 Kit) |
L07 - L11/L07 - L11, RS | CK16-GD2-1 | Großer Wartungskit L07 - L11 / L07 - L11RS |
L07 - L11 | CK8076-2 | Major Kit (erfordert auch CK4 Kit) |
L15 - L22 | CK8100-2 | Major Kit (erfordert auch CK4 Kit) |
L07 - L22 | SCWOBG2-5 | Schrauben-Garantie-Öl-Flüssigkeitskraft, 5 l |
L07 - L22 | SCWOBG2-20 | Schrauben-Garantie-Öl-Flüssigkeitskraft, 20 l |
L07 - L22 | A92130520 | CompAir-Garantieöl AEON S, 5 l |
L07 - L22 | A92130530 | CompAir Screw Warranty Oil AEON S, 20 l |
